Software für den Freileitungsbau

kMast – Modellieren, Berechnen, Dokumentieren

Ihre Komplettlösung für Freileitungsmasten – von der Planung bis zur Nachrechnung

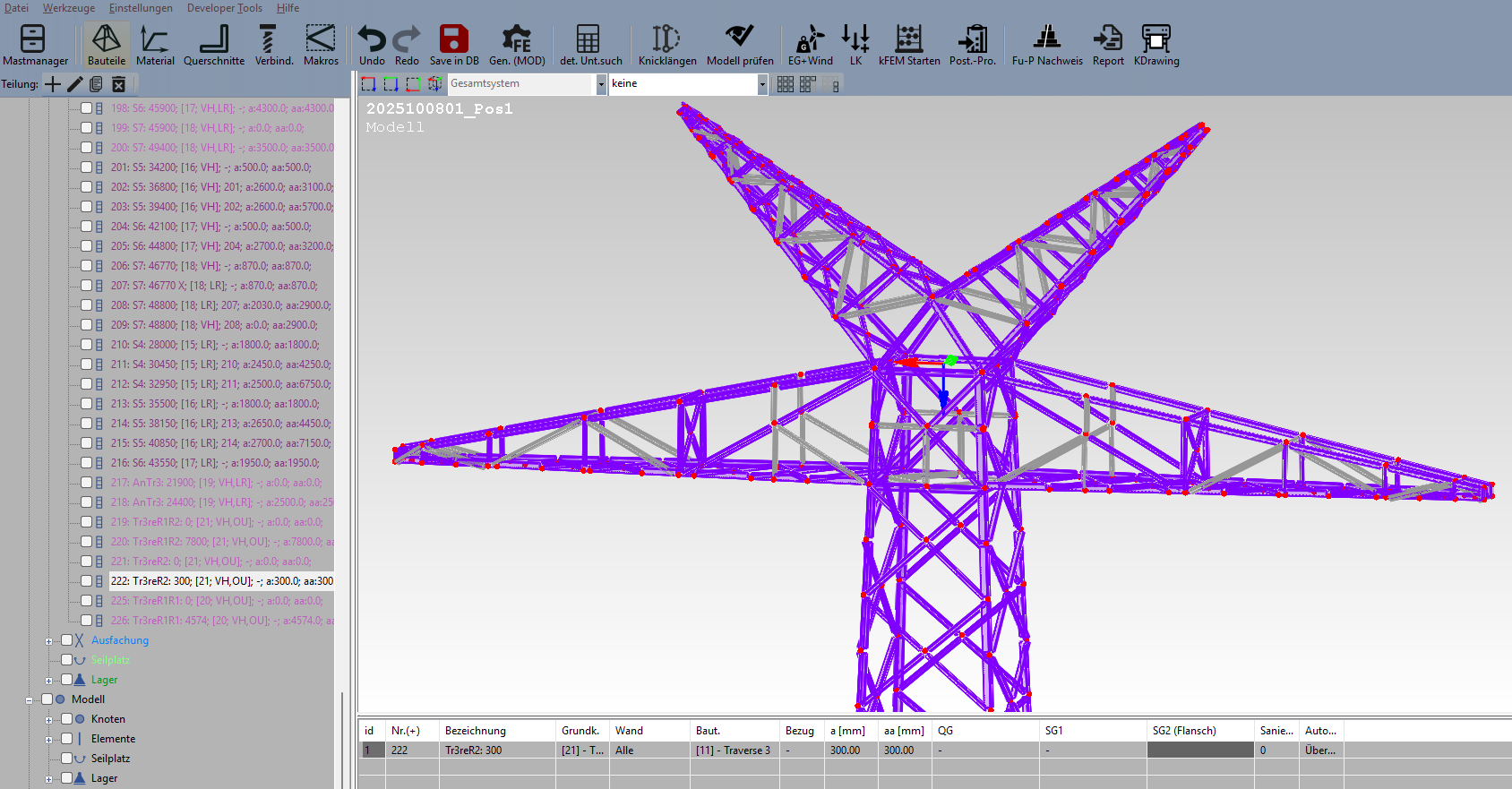

kMast ist das zentrale Werkzeug der KINA Softwarewelt für die Modellierung und statische Berechnung von Stahlgittermasten – sowohl im Neubau als auch bei Bestandsnachweisen. Dank intuitiver Oberfläche und leistungsfähiger Algorithmen können Sie komplexe Mastsysteme schnell, normkonform und transparent erfassen.

Funktionen & Highlights

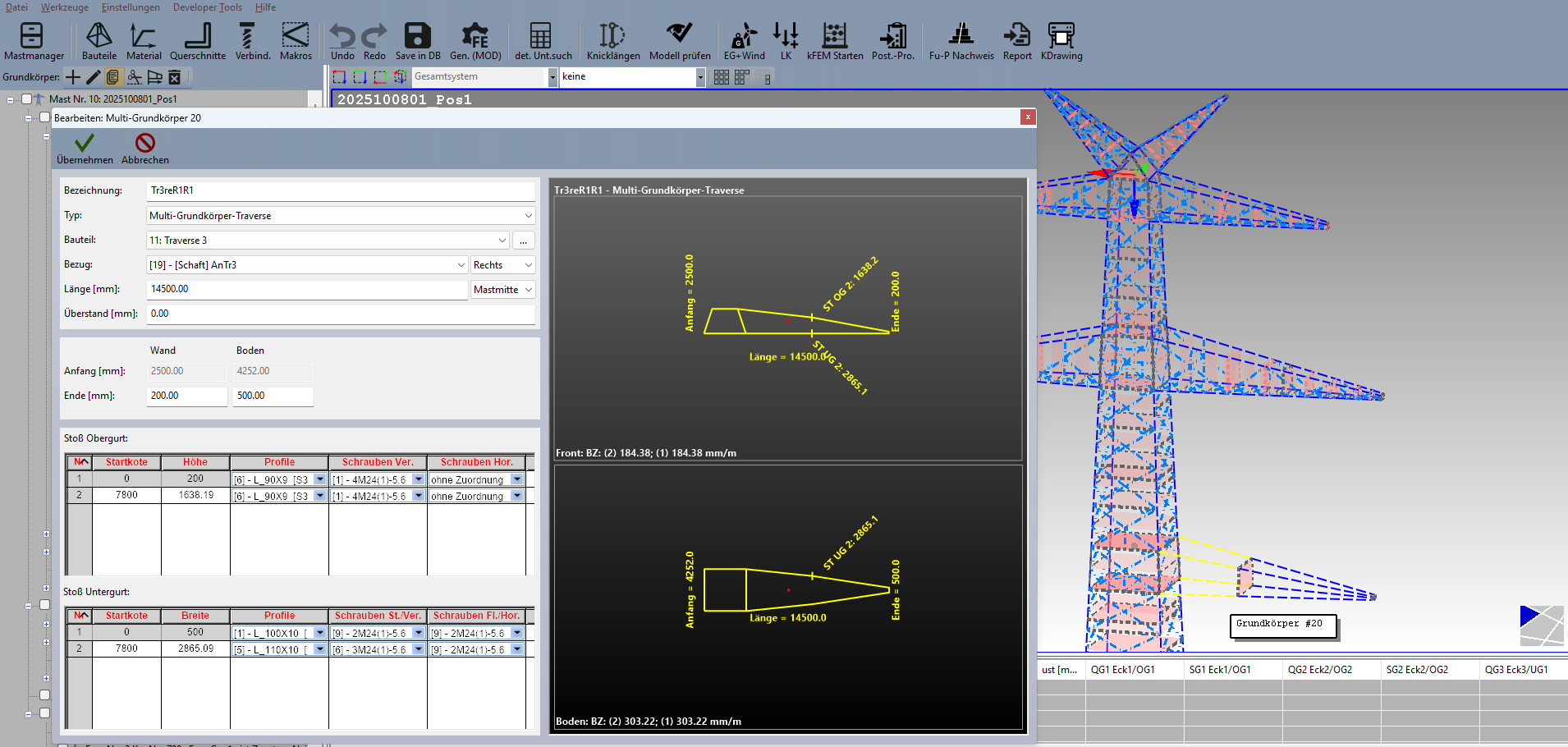

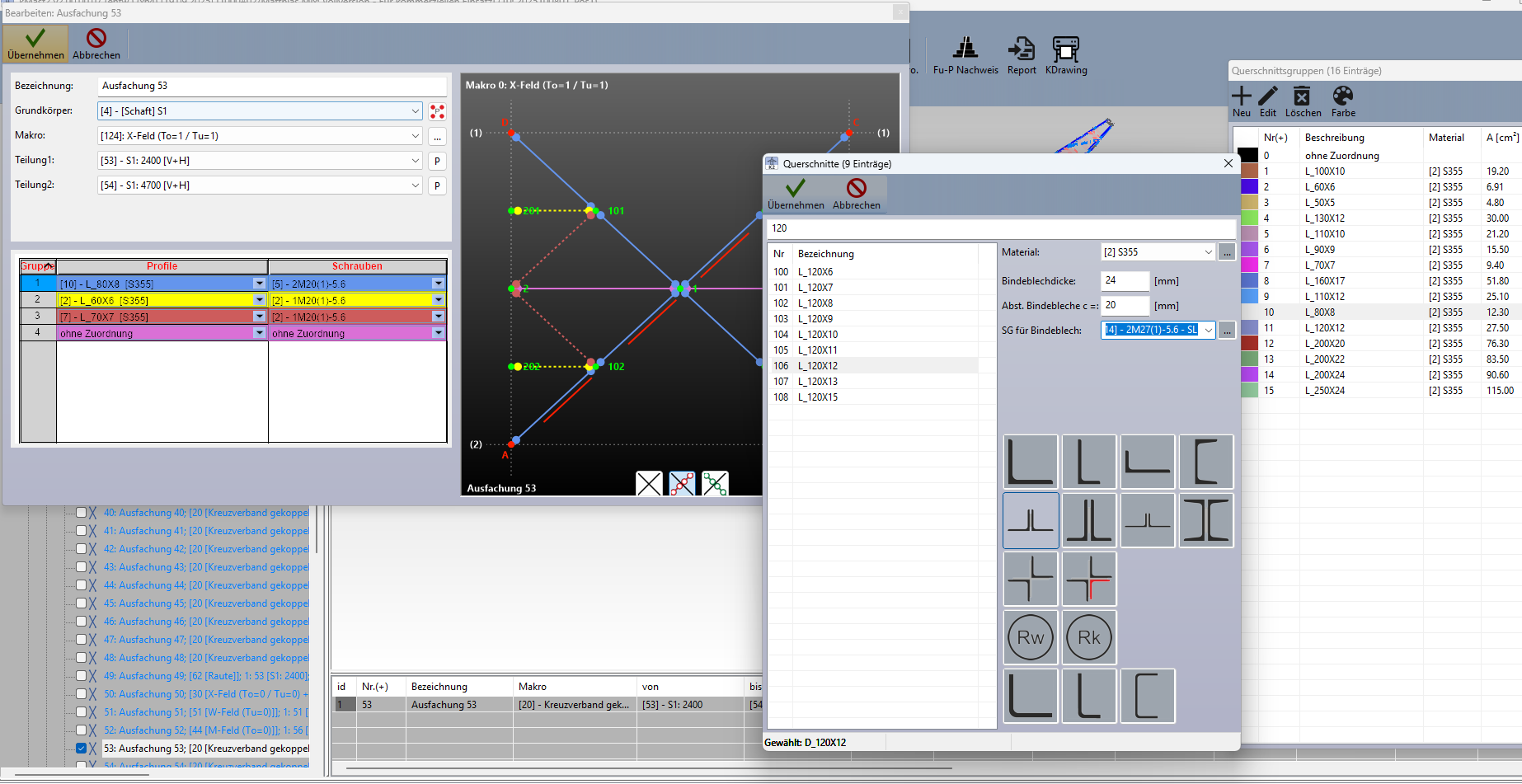

• Modellierung von Freileitungsstahlgittermasten fast aller Bauarten

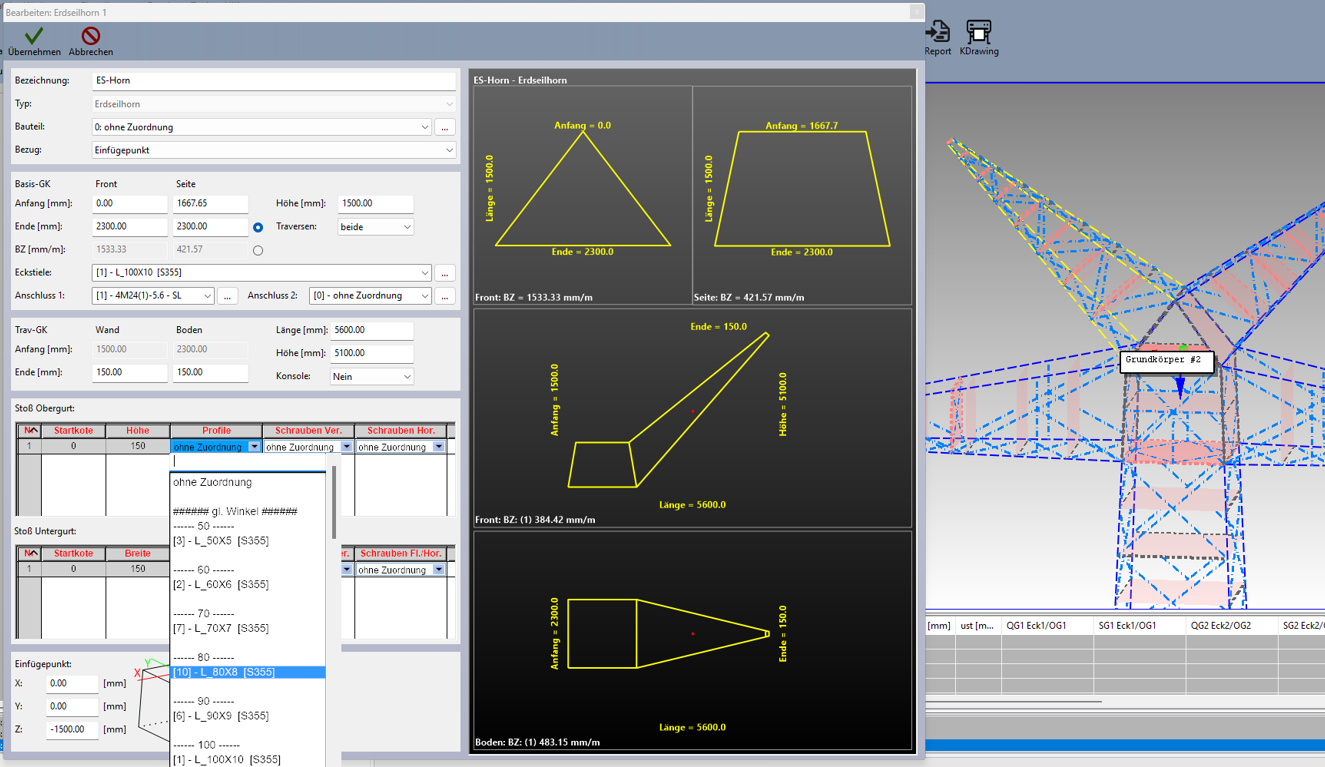

• Eingabe von Erdseilhörnern, Traversen mit mehreren Schüssen, Zusatzeckstielen etc.
• Automatische Nachweise von Schrägfußkombinationen mit SP242
• Erzeugung von Transferdateien für P242
• Nahtlose Weitergabe an kDrawing, ASExport und FUSP

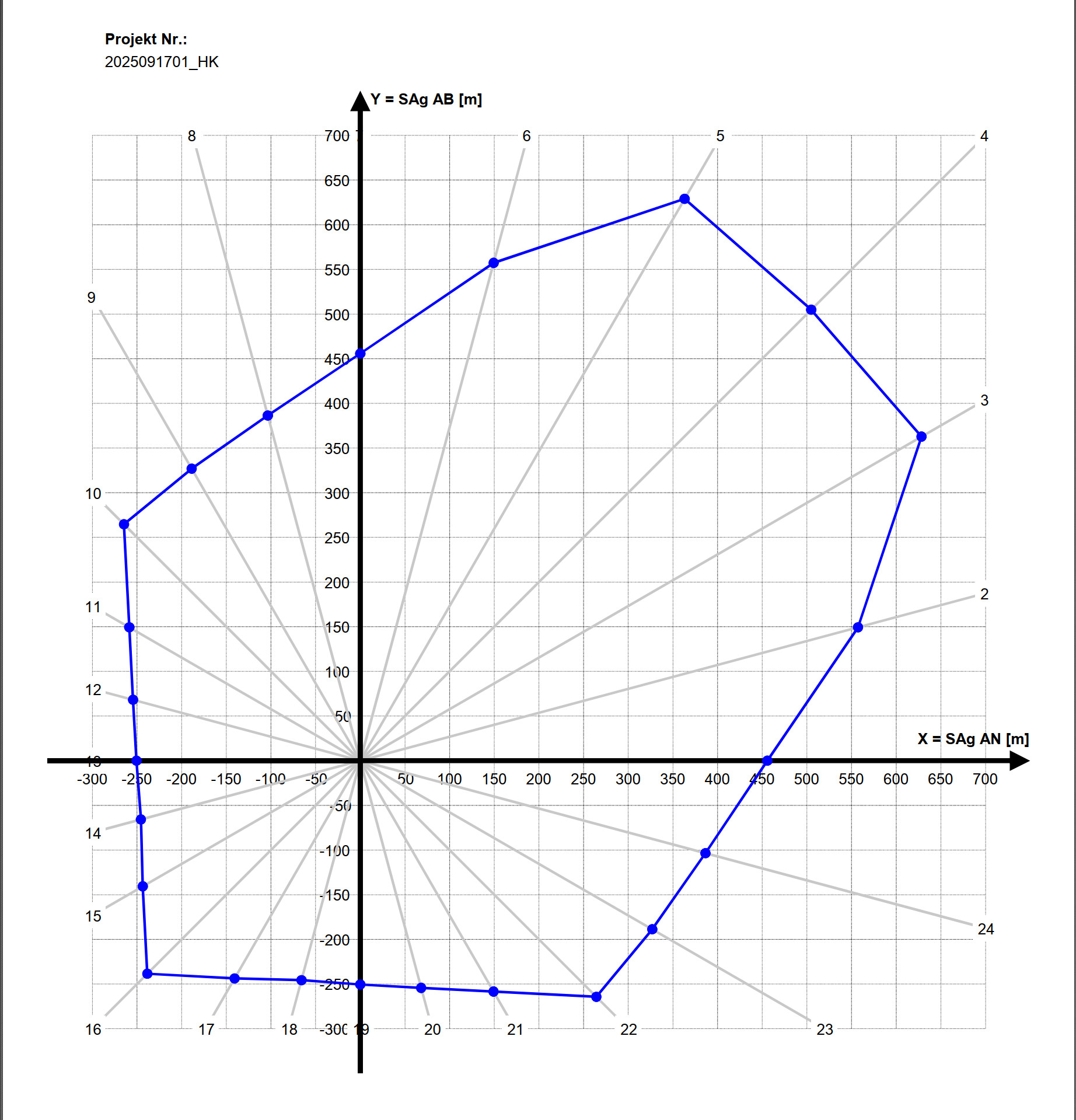

• Ermittlung von Hüllkurven für zulässige Seilgewichtsanteile
• Optional: Transfer von System- und Einwirkungsdaten an RStab

Vorteile für Anwender

• Einheitliches Tool für Bestand und Neubau
• Hohe Nachvollziehbarkeit durch klar strukturierte Ausgabe
• Minimiertes Fehlerrisiko durch automatische Prüfmechanismen
• Eingaben können schnell dupliziert oder angepasst werden
• Aktuelle Normen (u. a. DIN EN 50341-2-4, VDE-AR-N 4210-4)

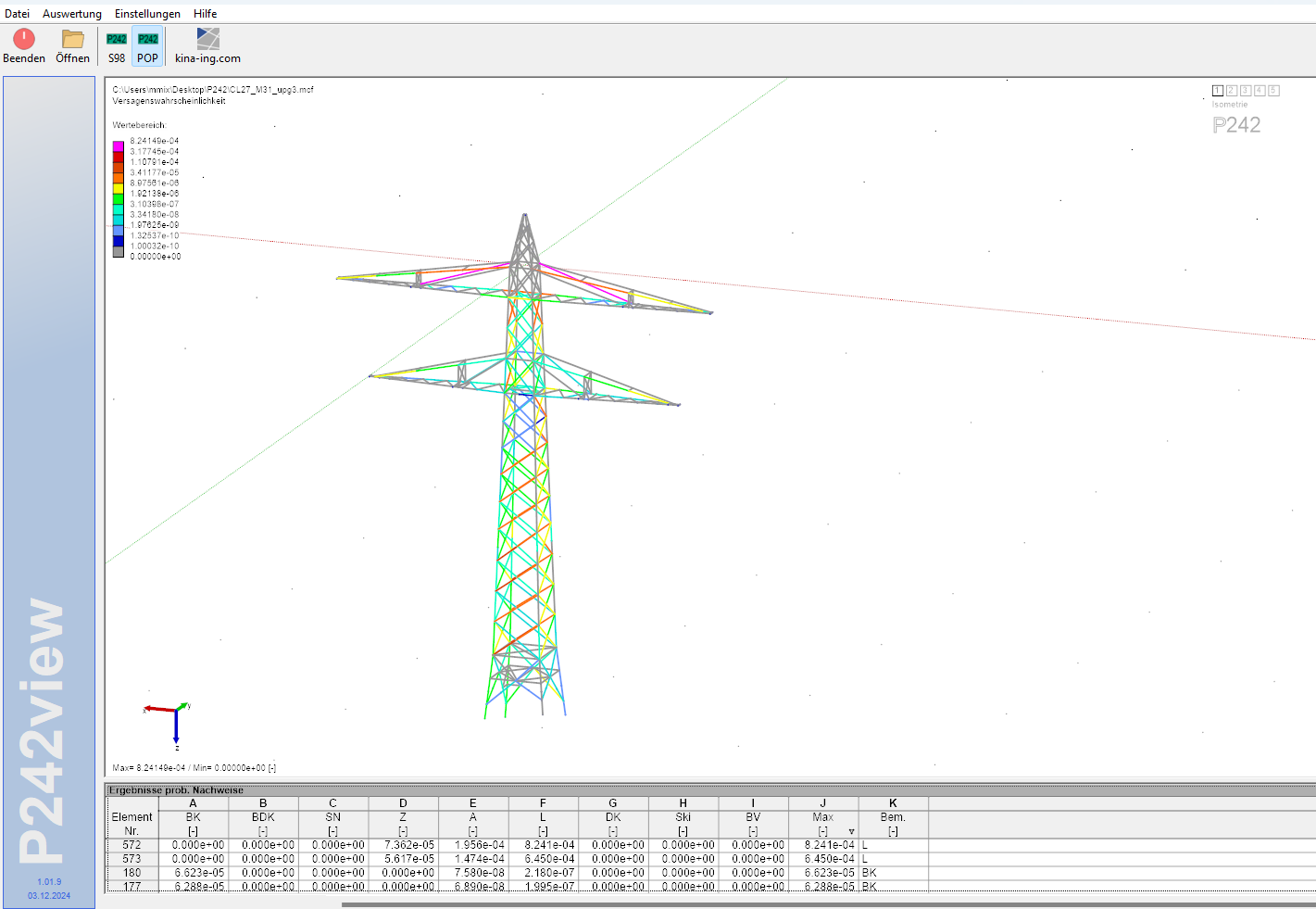

P242 – Probabilistische Mastnachweise nach VDE-AR-N 4210-4

Sicherheit auf Basis von probabilistischen Methoden

Mit P242 führen Sie probabilistische Nachweise für Bestandsmaste durch – gemäß den Anforderungen der VDE-AR-N 4210-4. Im Gegensatz zum klassischen semiprobabilistischen Nachweisverfahren berücksichtigt P242 die tatsächliche Streuung von Einwirkungen und Widerständen und liefert so realistischere Aussagen zur Standsicherheit, so dass Verstärkungen bestenfalls vermieden, zumindest aber zielgerichteter erfolgen können. Die erforderliche Standsicherheit richtet sich nach den möglichen Schadensfolgen am Maststandort.

Funktionen & Highlights

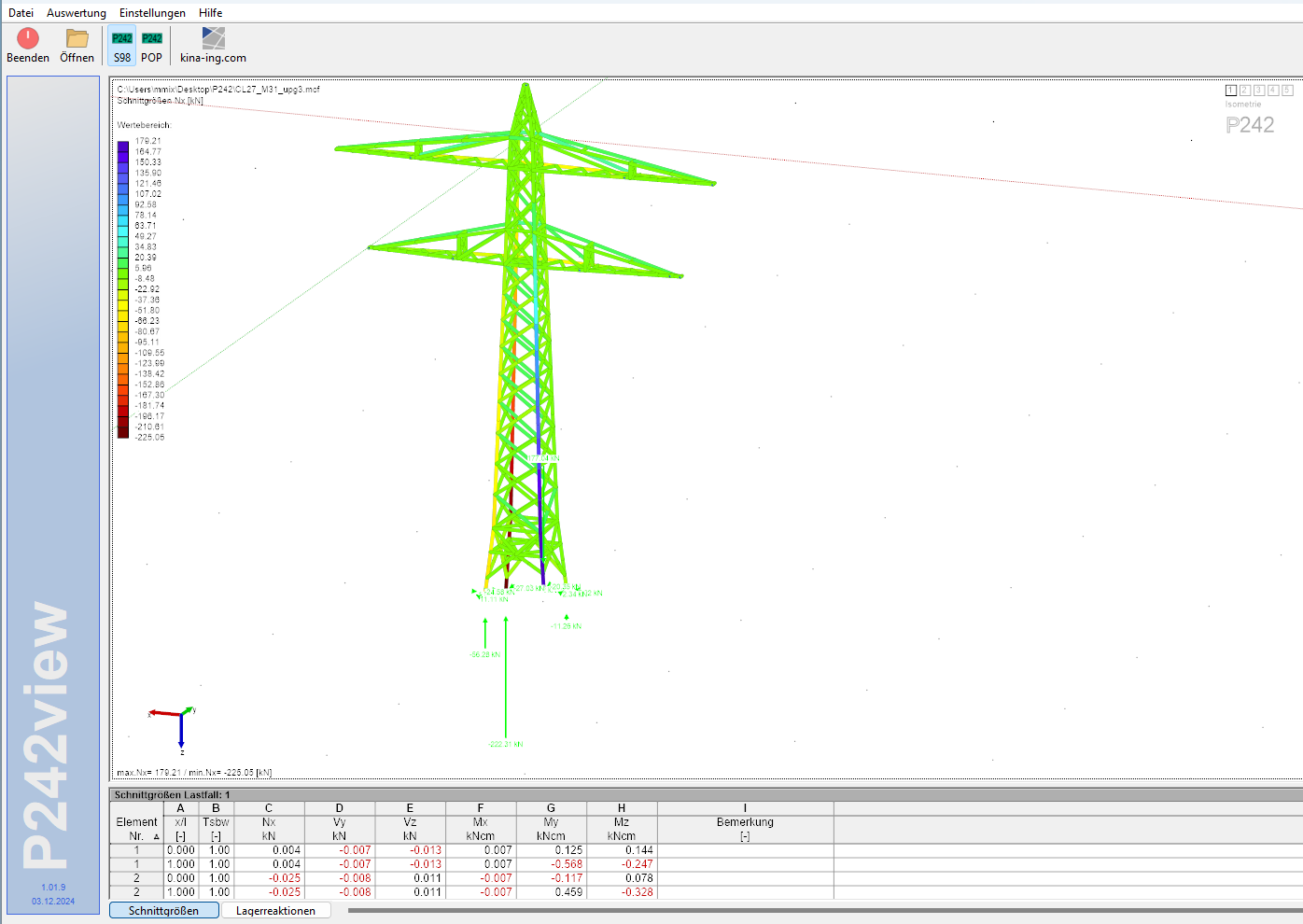

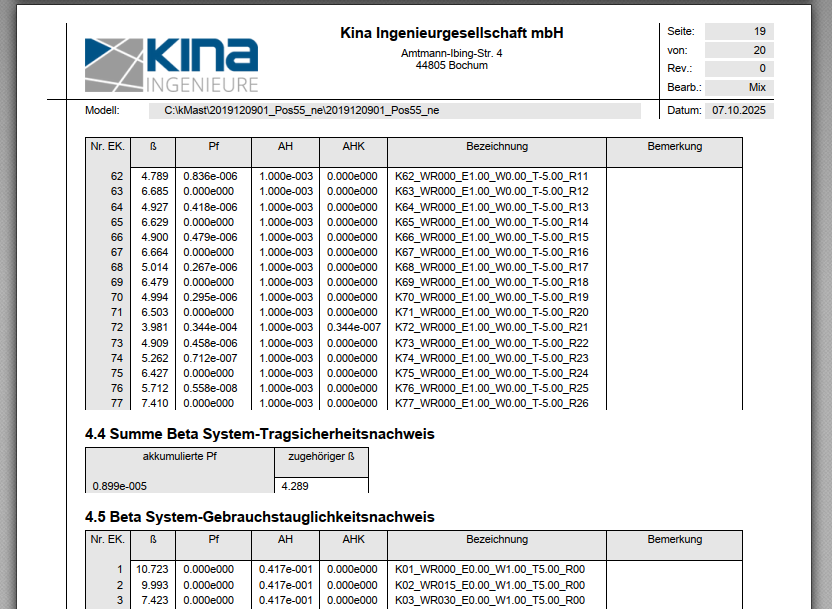

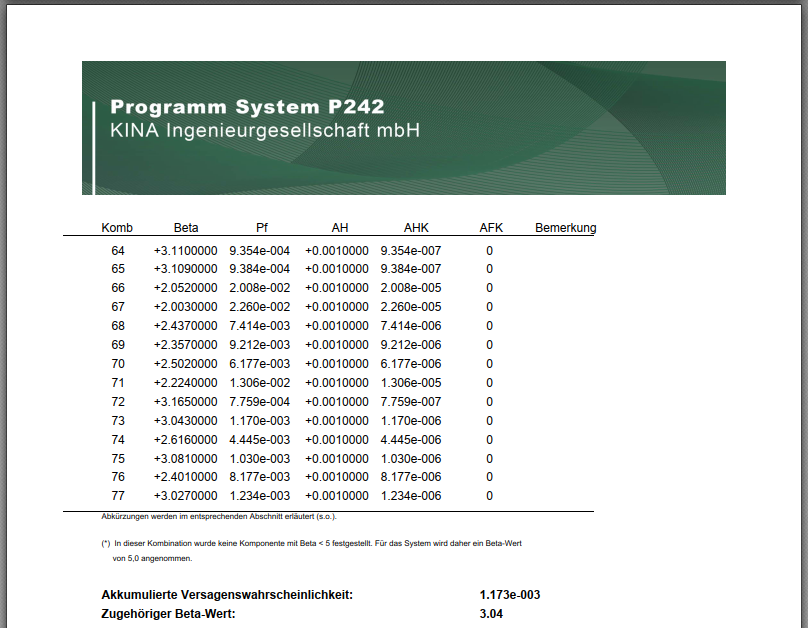

• Berechnung der Versagenswahrscheinlichkeiten bzw. Zuverlässigkeitsindizes
• Import der Modelldaten aus kMast via Transferdateien
• Berücksichtigung realer Lastverteilungen und Materialstreuungen

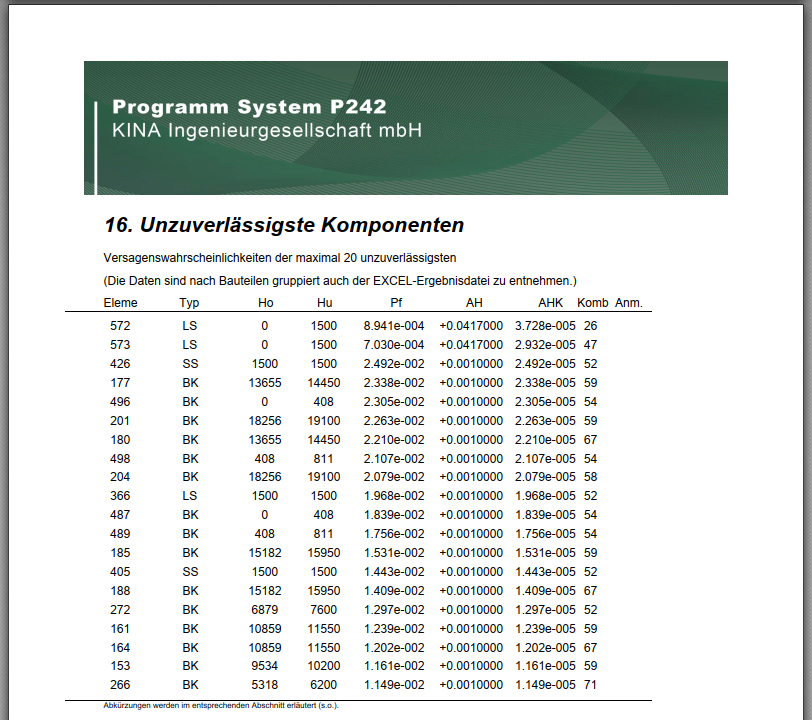

• Umfassende Ergebnisdokumentation: graphisch oder tabellarisch

Warum P242?

• Wirtschaftliche Nachweisführung spart Stahl und reduziert Sanierungsaufwand
• Zertifizierte Software

SP242 – Lastkombination und FEM-Berechnung für komplette Maste

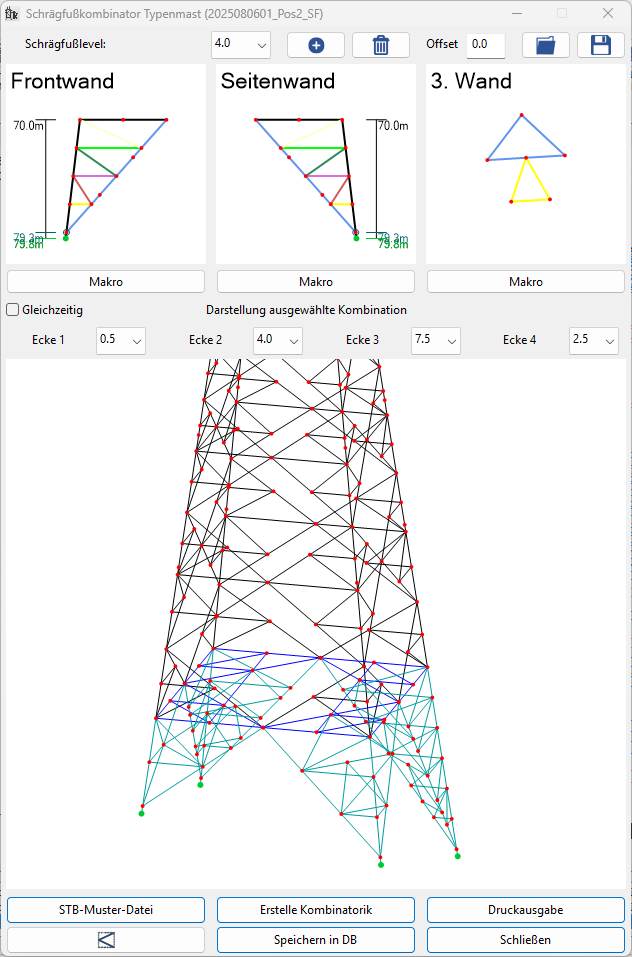

Automatisierte Lastkombinationen nach DIN EN 50341-2-4 mit anschließender FEM-Auswertung

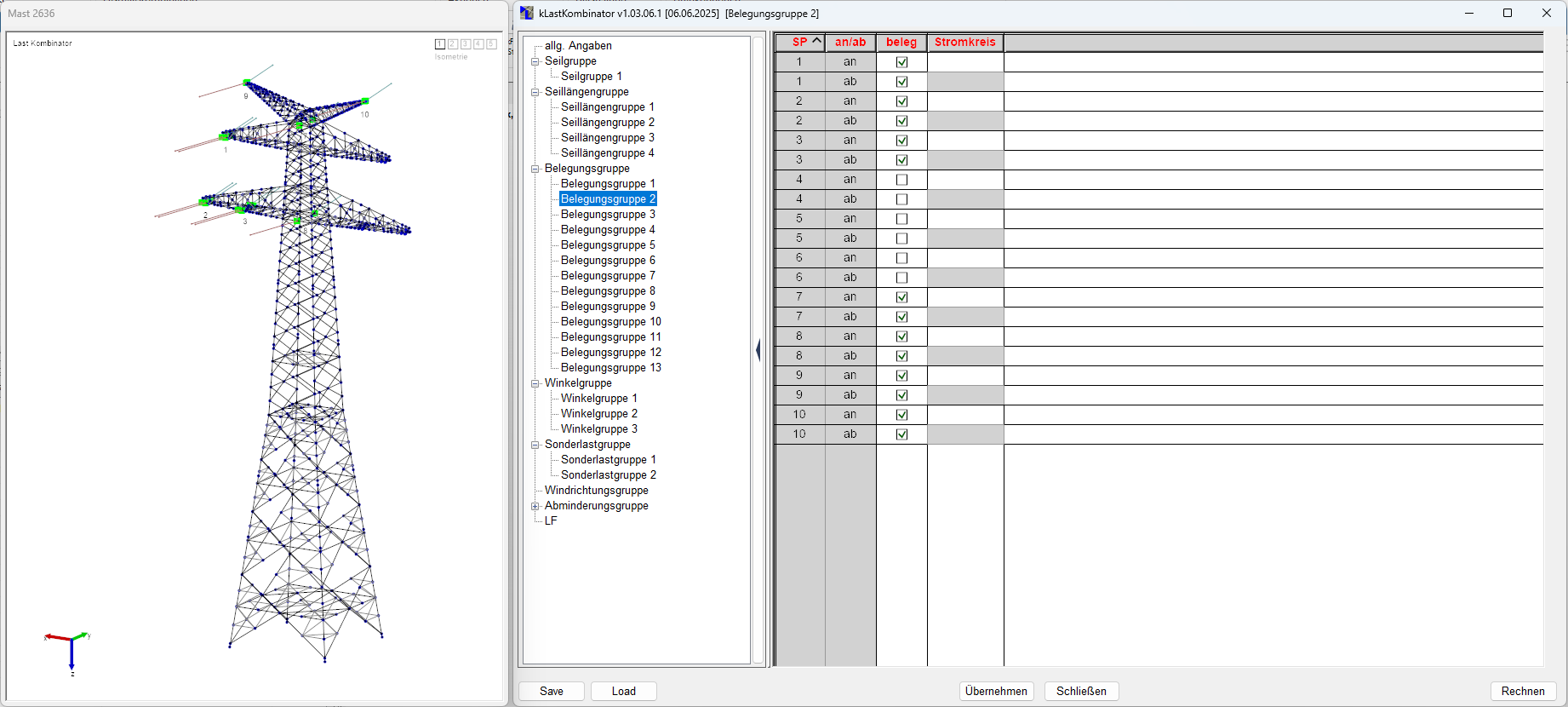

SP242 automatisiert die Erzeugung sämtlicher Lastkombinationen nach DIN EN 50341-2-4 für den gesamten Mast. Im Anschluss erfolgt eine vollständige FEM-Berechnung der Maststruktur. Die Ergebnisse werden übersichtlich dokumentiert und sind direkt prüffähig.

Funktionen & Highlights

• Automatische Generierung aller maßgeblichen Lastkombinationen

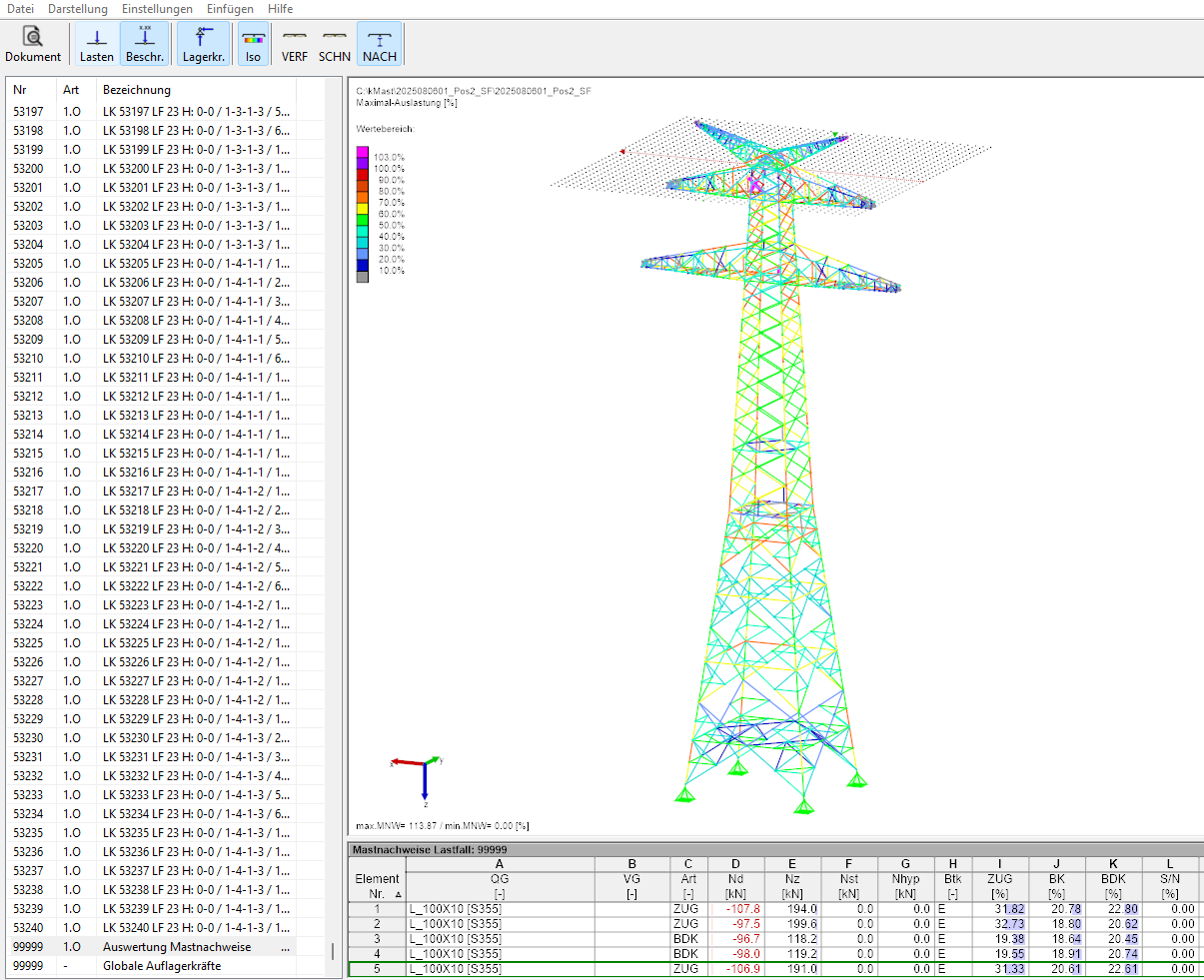

• FEM-Berechnung des kompletten Mastsystems unter diesen Kombinationen

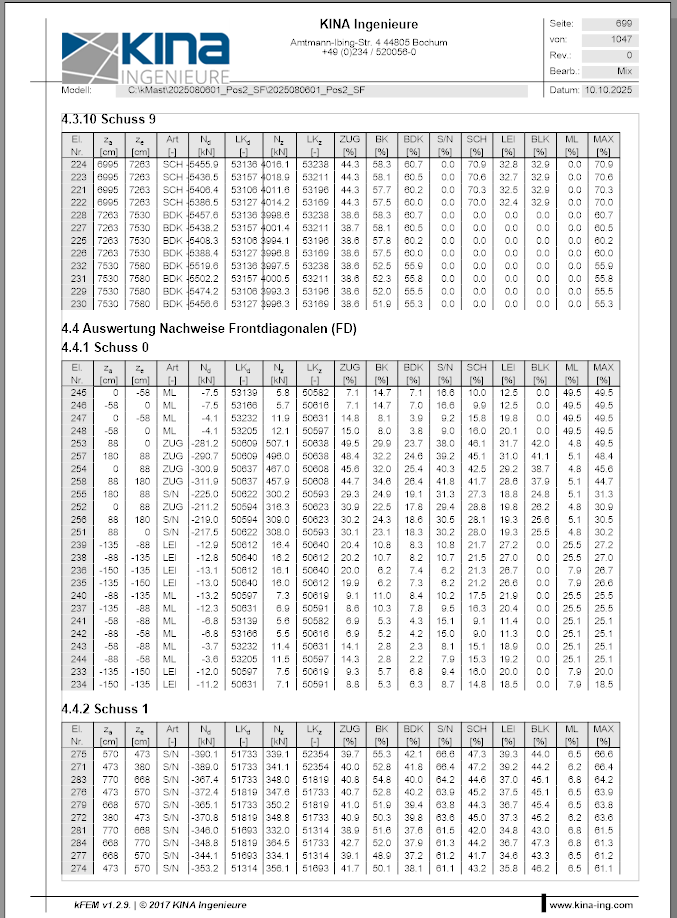

• Ergebnisdokumentation mit Ausnutzungsgraden, Grafiken und Tabellen
• Import der Geometrie und Bauteildaten aus kMast

FUP – Gründungsnachweise nach VDE-AR-N 4210-4

Probabilistische Beurteilung von Mastgründungen

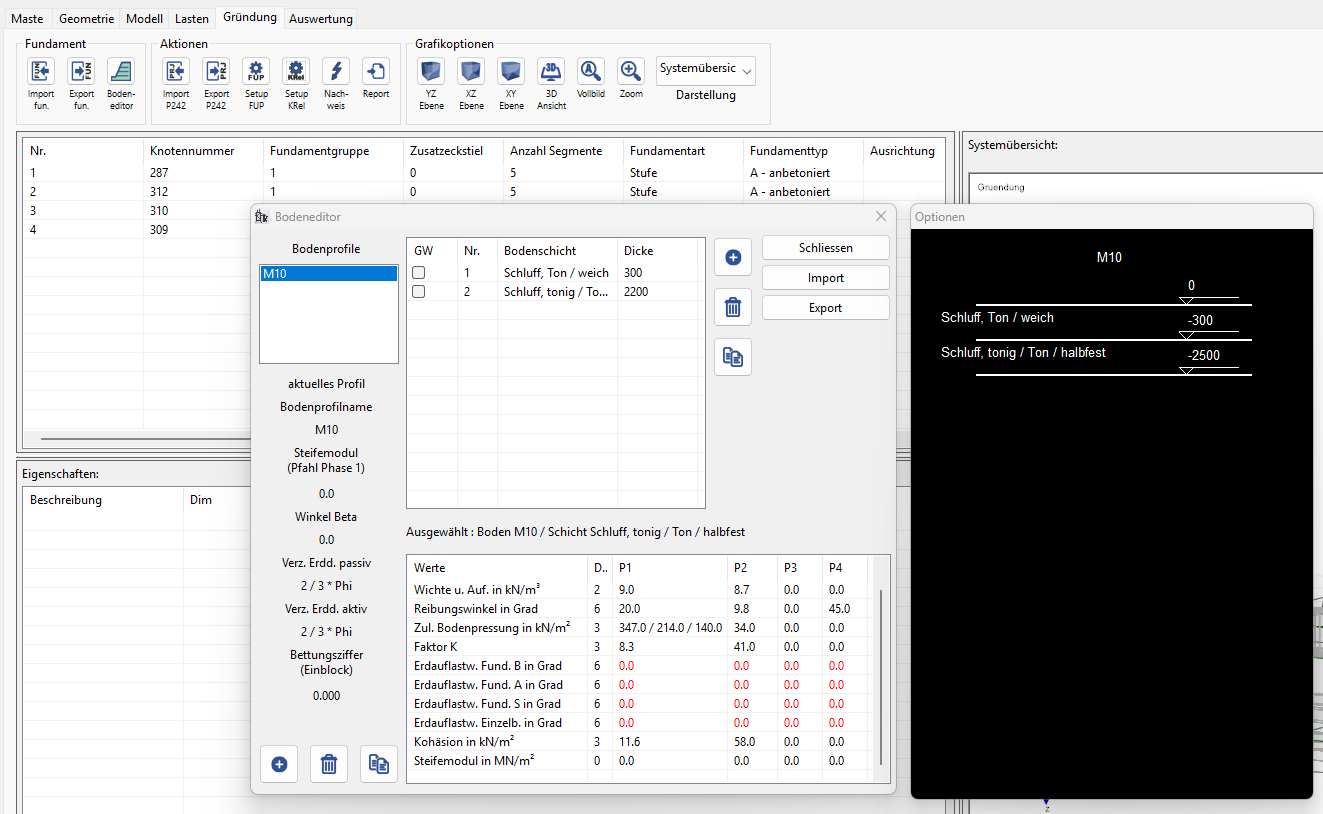

FUP ist Ihr Werkzeug zur probabilistischen Nachrechnung von Stufen-, Platten-, Einblock-, Bohrschacht- und Pfahlgründungen. Mit FUP bewerten Sie die Tragfähigkeit bestehender Fundamente auf Basis probabilistischer Methoden. Das Werkzeug ermöglicht eine wirtschaftliche Nachweisführung, weil stark streuende Bodenkennwerte durch Verteilungsfunktionen beschrieben werden und keine stark auf der sicheren Seite liegende Festlegung charakteristischer Werte erfolgt.

Funktionen & Highlights

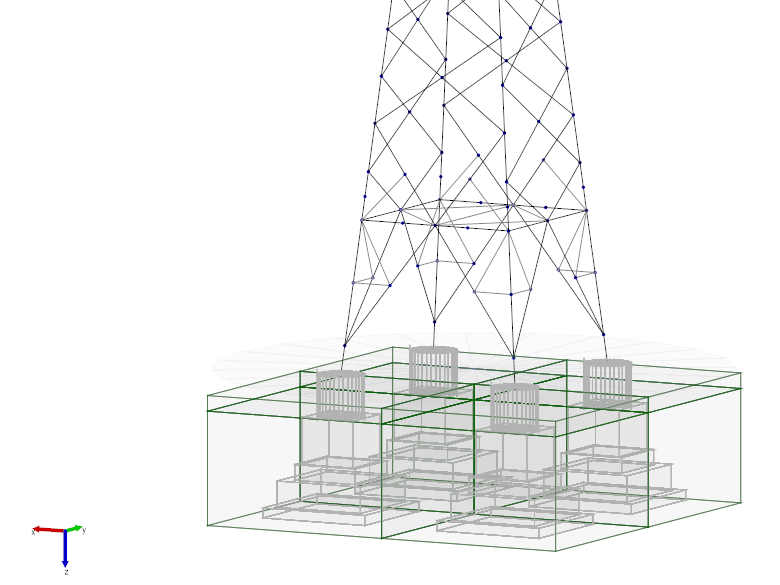

• Modellierung verschiedener Gründungstypen
• Einwirkungen und Widerstände mit Wahrscheinlichkeitsverteilungen
• Auswertung gemäß VDE-AR-N 4210-4
• Ergebnisdarstellung mit Risikobewertung

Warum FUP?

• Eingabe des Baugrundprofils reicht aus
• Verteilungsfunktionen der Bodenkennwerte in Datenbank
• Zertifizierte Software

FUSP – FEM-basierte Nachweise von Plattengründungen

Schnell, präzise, FEM-basiert

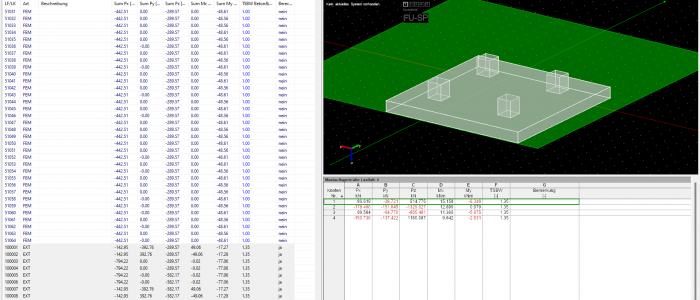

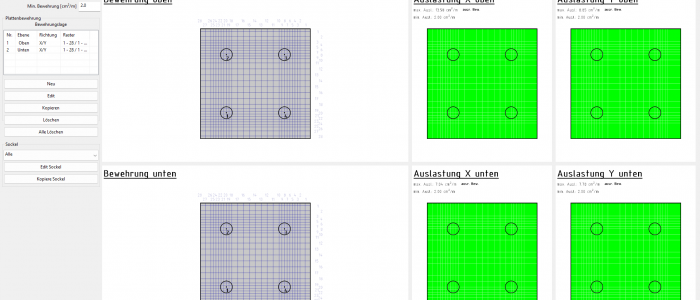

FUSP ermöglicht die Nachrechnung von Plattengründungen mittels Finite-Elemente-Methode. Die Software eignet sich sowohl für Neubauten als auch für die Überprüfung bestehender Fundamente.

Funktionen & Highlights

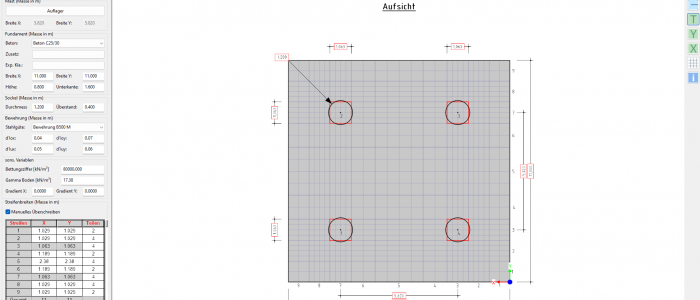

• Modellierung komplexer Geometrien
• Nachweise nach geltenden Normen

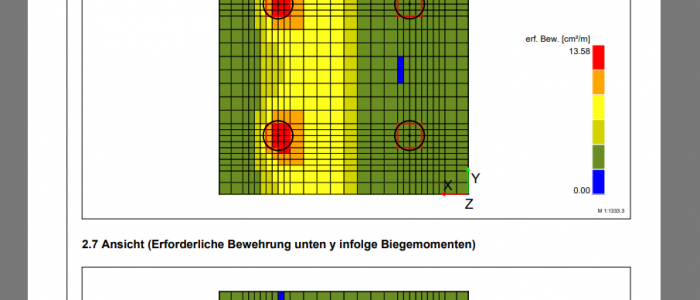

• Export von DXF-Dateien oder AutoCAD-Skripten (kDrawing) für Bewehrungspläne
• Schneller Vergleich zwischen Ist- und Soll-Bewehrung

kDrawing – Automatische Zeichnungserstellung

Von der Statik zur Zeichnung – auf Knopfdruck

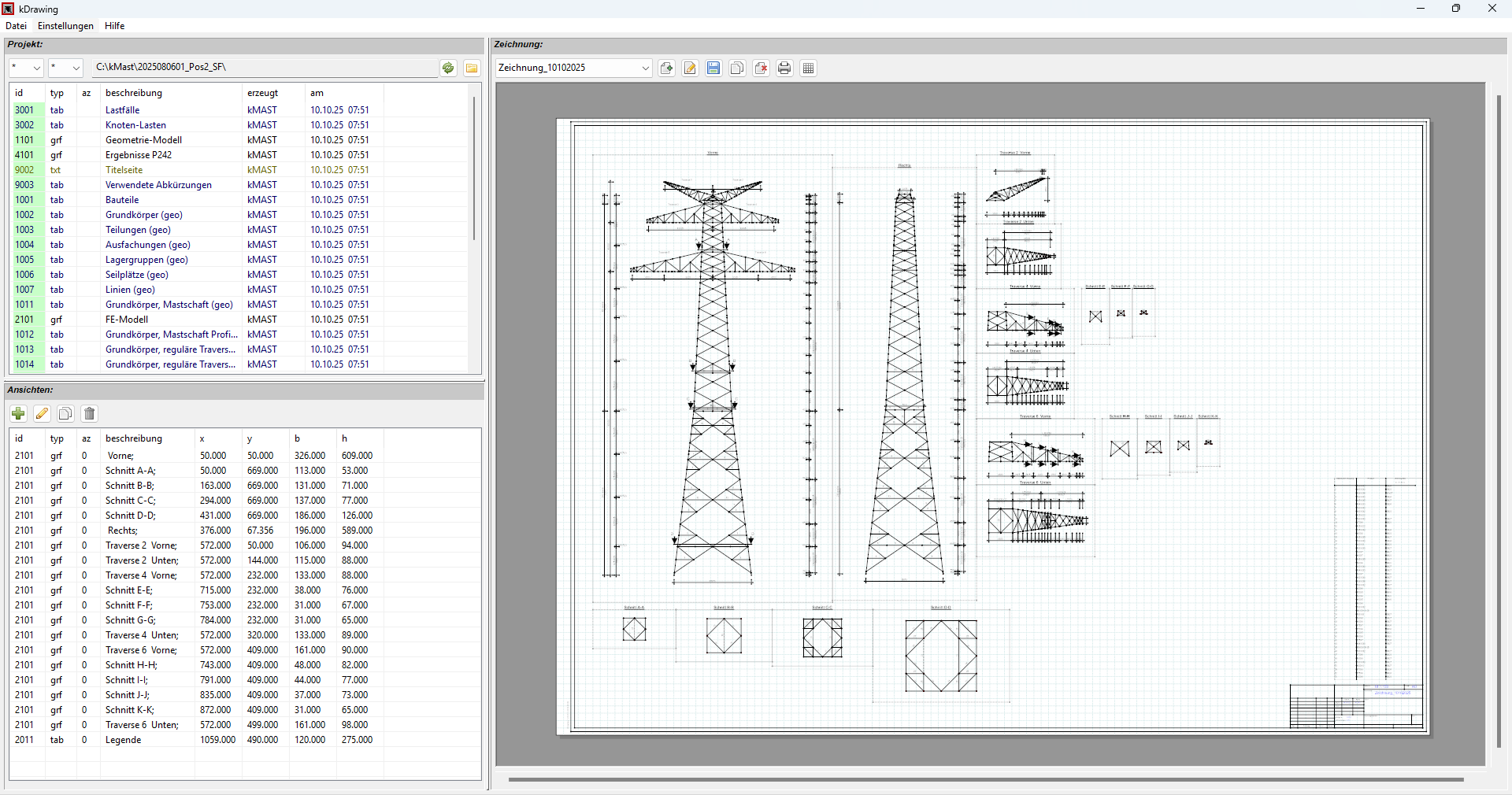

kDrawing generiert automatisch Systemzeichnungen auf Basis von Modellen aus kMast oder Bewehrungspläne auf Basis von FUSP. Ob Systemzeichnung oder Bewehrungsplan – das Tool liefert konsistente, maßhaltige Ergebnisse, die direkt in AutoCAD weiterbearbeitet werden können.

Funktionen & Highlights

• Automatische Erstellung von DXF-Dateien oder AutoCAD-Skripten
• Sparen Sie Stunden manueller Zeichenarbeit
• Ideal für Planungsbüros und Netzbetreiber mit hohem Dokumentationsaufwand

ASExport – Der direkte Weg von kMast nach Advance Steel

Von der statischen Modellierung zur 3D-Konstruktion

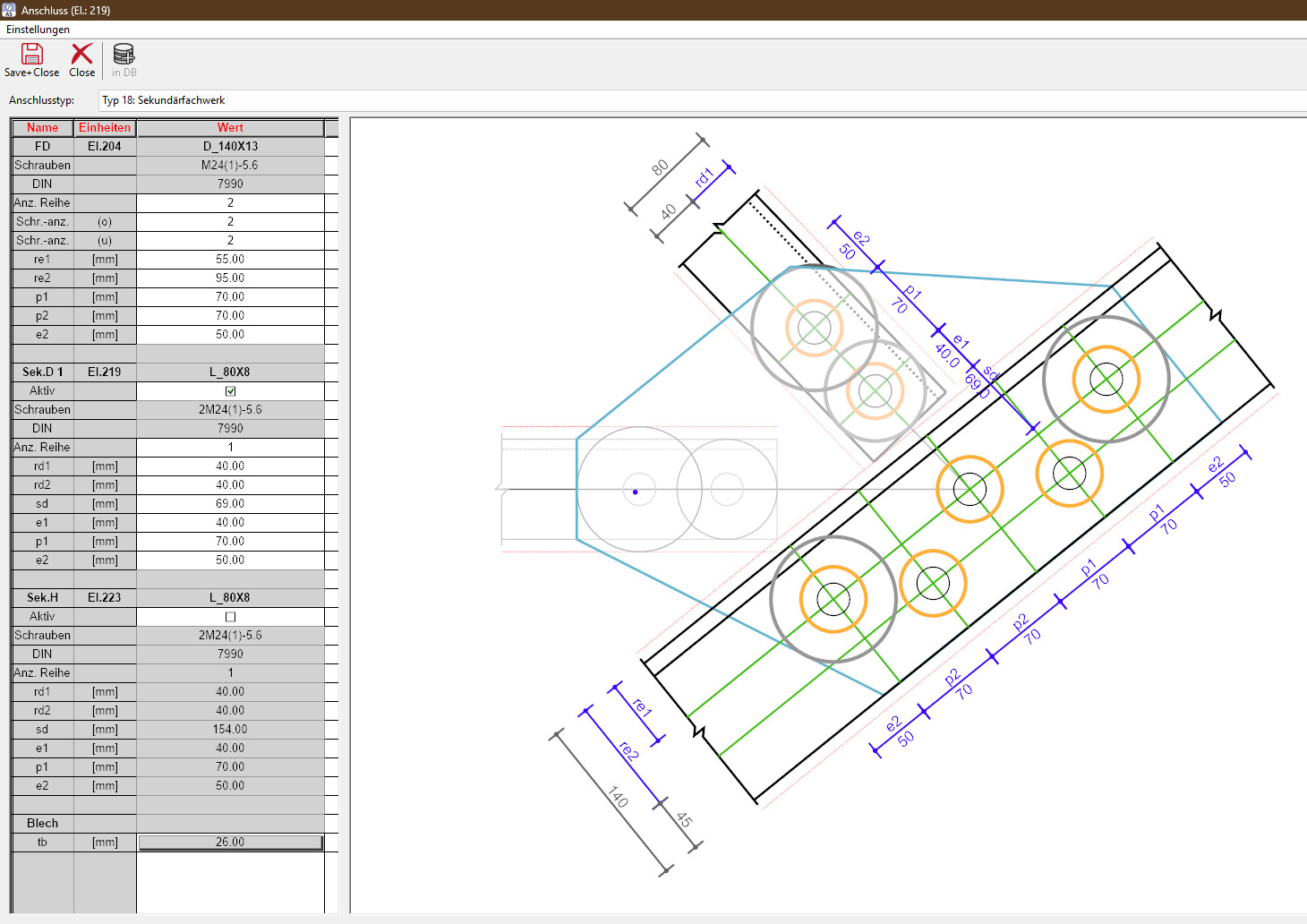

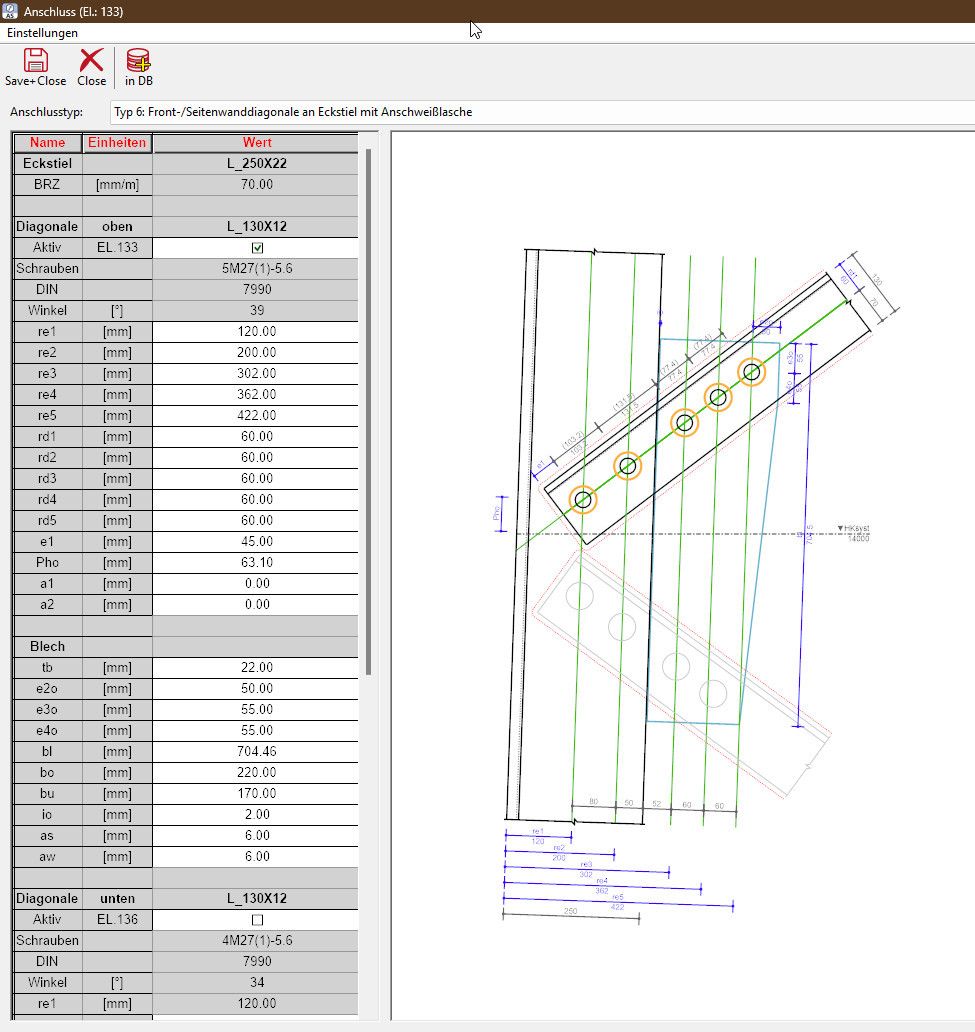

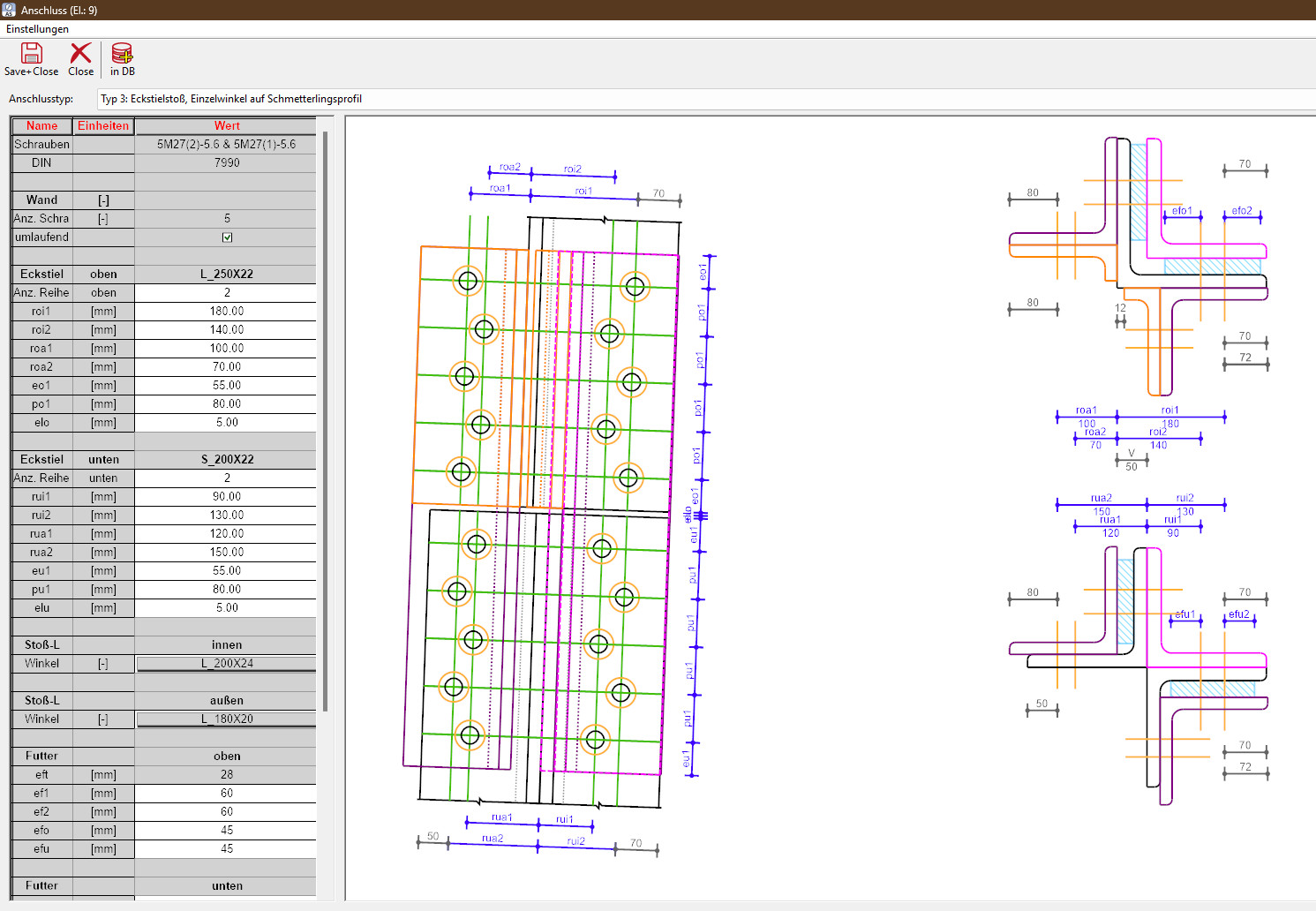

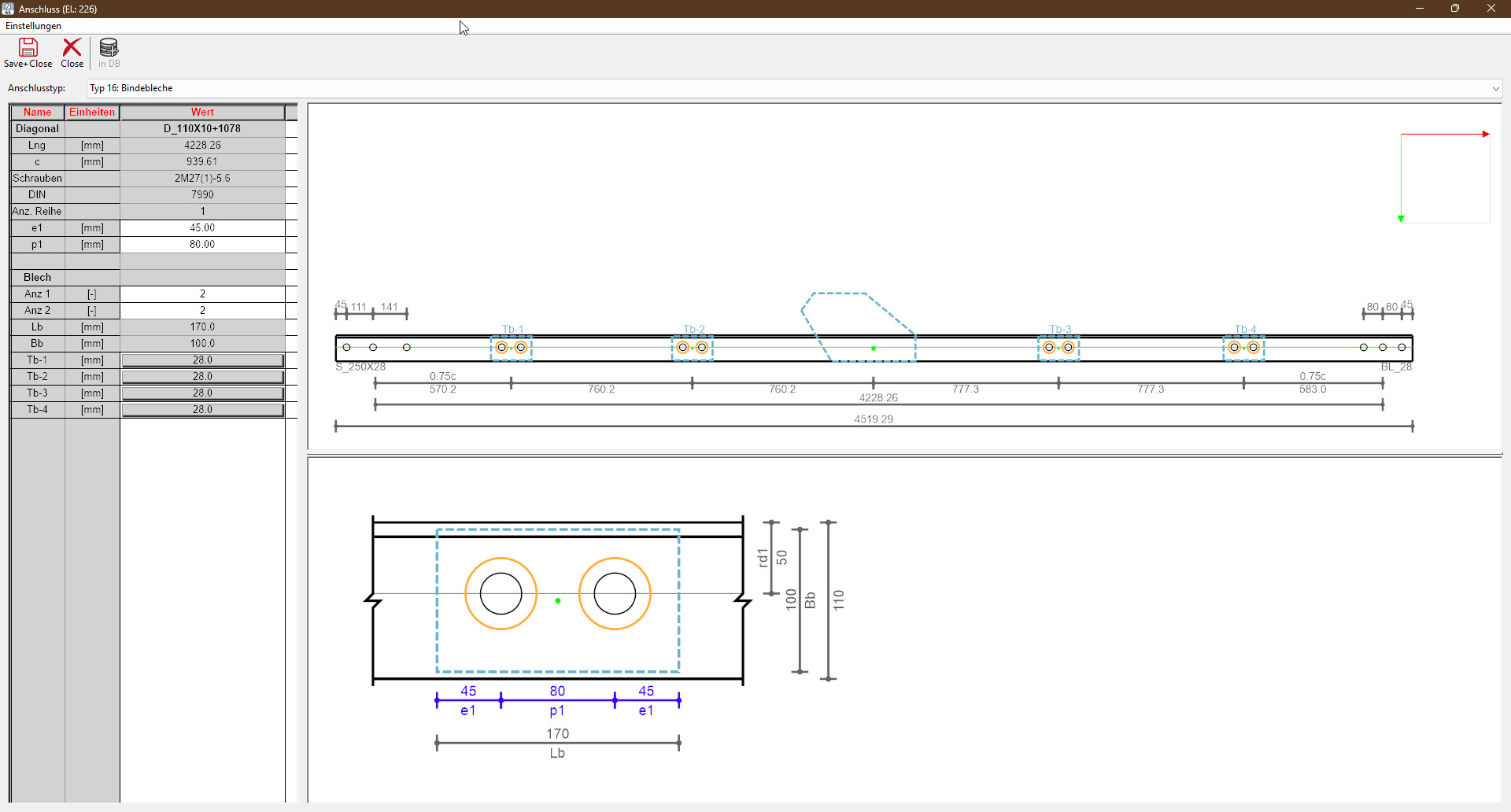

Mit ASExport exportieren Sie Ihre kMast-Daten direkt in die 3D-Welt von Advance Steel. ASExport erzeugt Stöße und Anschlüsse automatisch und übergibt die vollständige Geometrie direkt an Advance Steel – kein Start auf dem „leeren Blatt“, keine Übertragungsfehler, kein Datenverlust.

Funktionen & Highlights

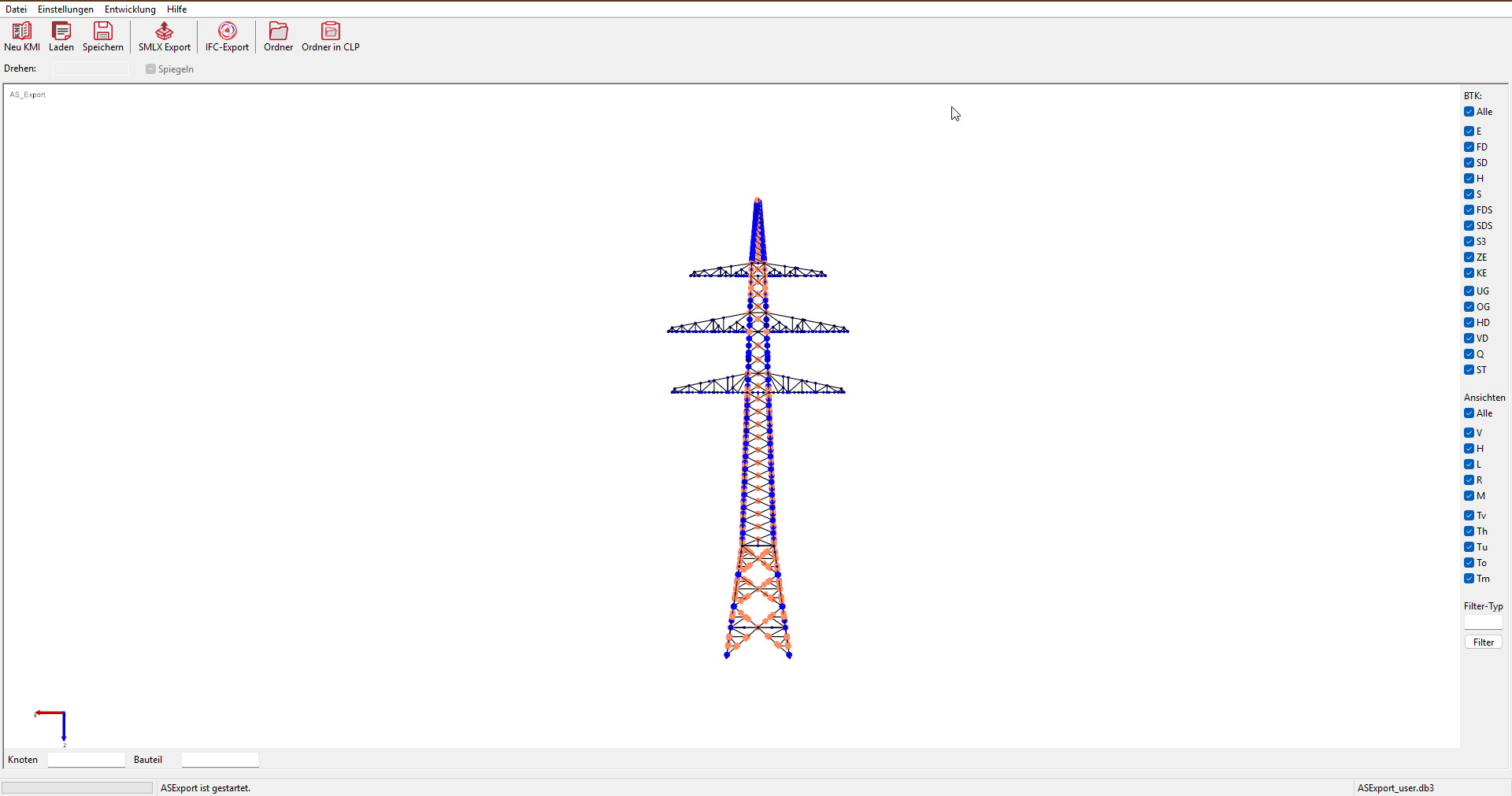

• 3D-Modellübergabe an Advance Steel

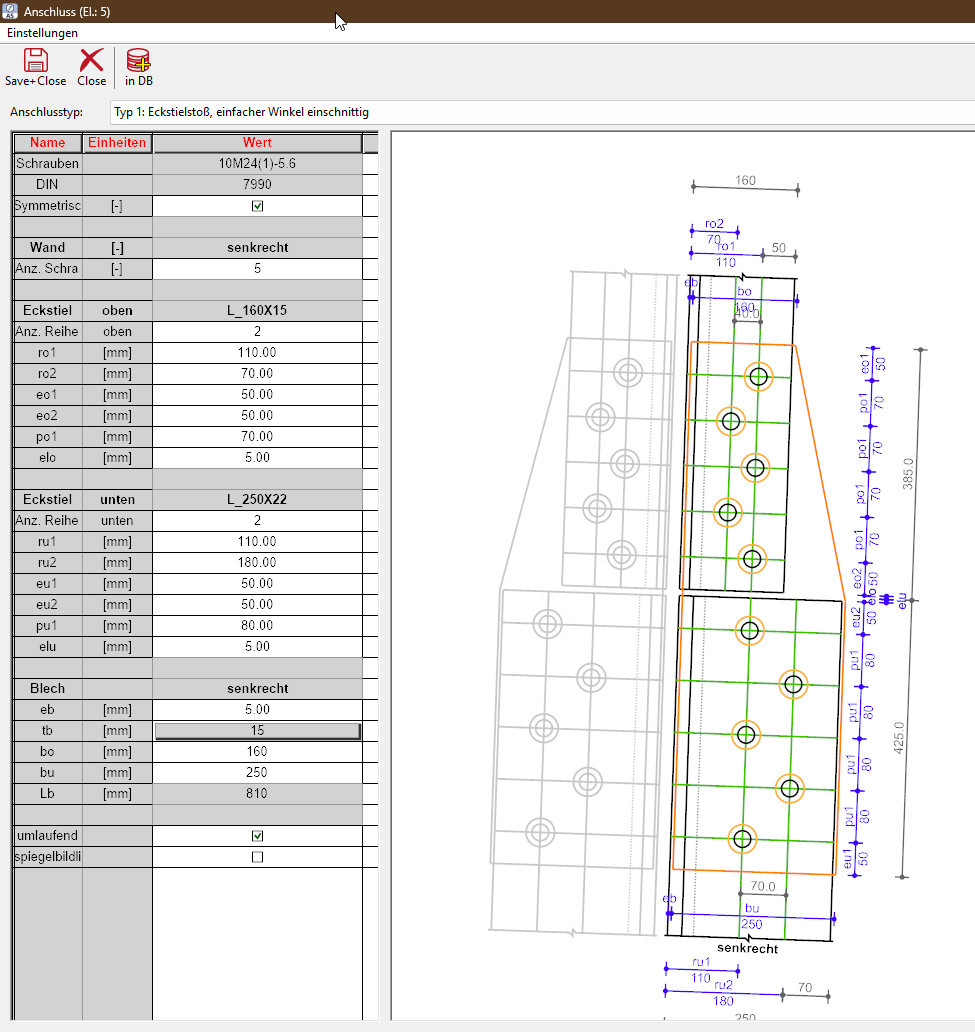

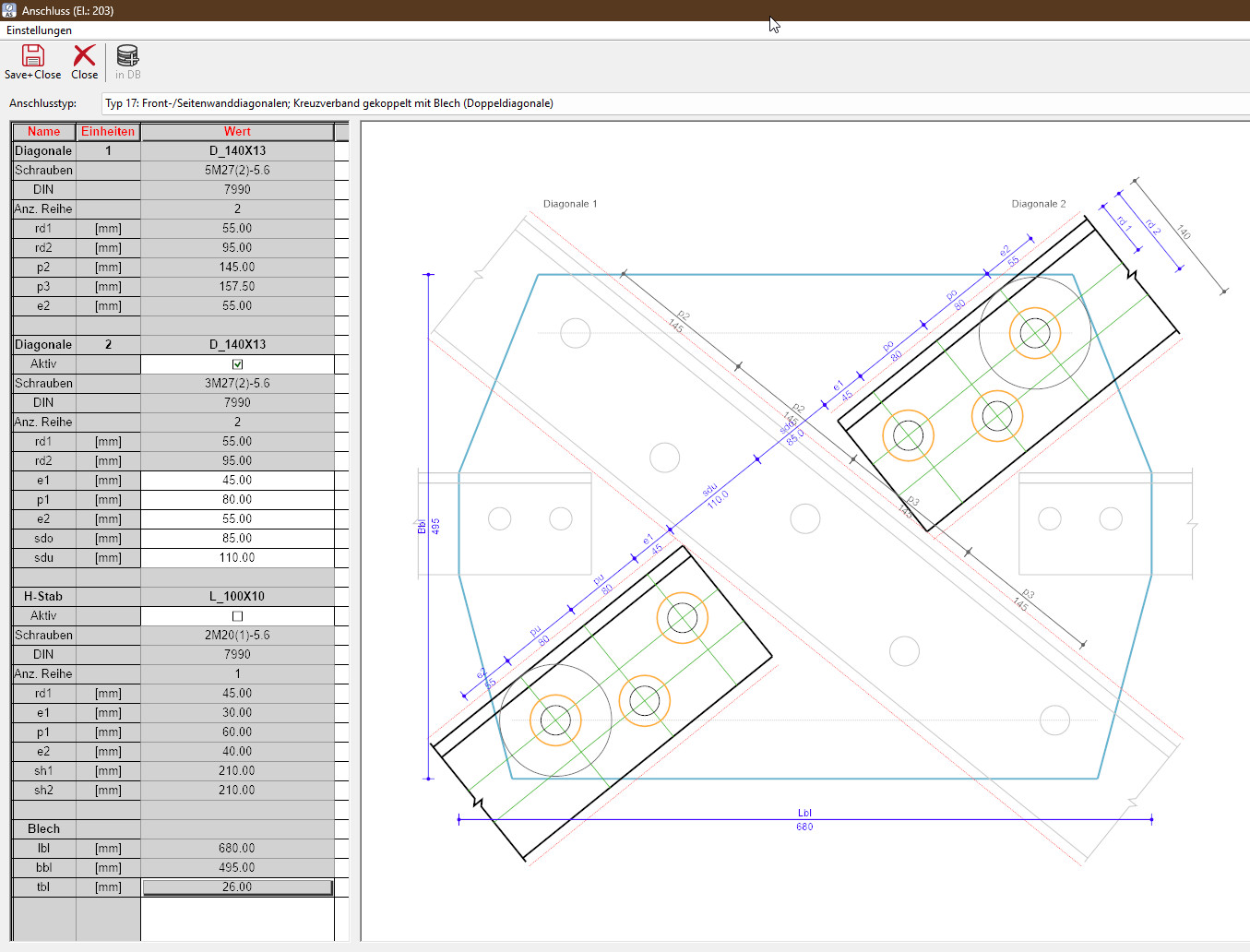

• Automatisierte Konstruktion von Stößen und Anschlüssen
• Bis zu 80 % der Daten aus kMast direkt verwendbar
• Beschleunigt den Konstruktionsprozess erheblich
